ZDRV不锈钢电动球阀

产品型号:
ZDRV型
产品报价:
产品特点:
ZDRV不锈钢电动球阀阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。实现对压力、流量、温度、液位等参数的调节。具有流通能力,调节精度高,可调比大,密封性好,重量轻等特点
  ZDRV型ZDRV不锈钢电动球阀的详细资料:

 ZDRV不锈钢电动球阀概述

ZDRV不锈钢电动球阀阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。实现对压力、流量、温度、液位等参数的调节。具有流通能力,调节精度高,可调比大,密封性好,重量轻等特点。适用于除小口径,角型、三通连接外的大部分场合,是替代进口产品的zui佳产品,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

ZDRVBUXIUGANGDIANDONGQIUFATEDIAN

ZDRV不锈钢电动球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的zui佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力突变的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

ZDRV不锈钢电动球阀用途

ZDRV不锈钢电动球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNICPSQHQDHL等型号电子式电动执行机构或GTXAL等气动活塞式执行机构。

ZDRV不锈钢电动球阀零件材料

资料\资料代号

C

P

R

主 要
零 件

阀 体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球 体

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀 杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙烯 对位聚苯 硬质合金钢

填 料

聚四氟乙烯 柔性石墨

适 用
工 况

适用介质

水、蒸汽、油品

硝酸碱类

醋酸类

适用温度

-28 - 500

ZDRV不锈钢电动球阀技术参数

公称通径Dmm

25

32

40

50

65

80

100

125

150

200

250

300

额外流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

公称压力PNMPa

1.62.54.06.4

流量特性

近似等百分比(拜见典型曲线图)、直线性、快开特性

阀板转角(度)

90°

答应走漏量等级

软密封:零走漏 硬密封:≤10--5额外流量系数

执行器类型

HL3810RPSQ HQQB

效果方式

开关型、智能调理型、(隔爆型)

电源电压

AC220V 50HzAC380V 50Hz

调理型

输入信号

010mA410mA 1-5VDC

输入信号

010mA410mA 1-5VDC

根本差错

≤±1.5%

回 差

≤1.5%

死 区

≤0.3%

可调理比

250:1

300:1

开关型

电源电压

AC220V/AC380V/AC110V

反应信号

有源触点信号、无源触信号(可选)



执行标准:

设计制造标准

法兰尺寸标准

结构长度标准

检验试验标准

GB/T12237-89

JB/T79-94HG20592

GB12221-89

GB/T13927-89JB/T9092-99

API6D

ANSIB16.5

ANSIB16.10

JB/T9092-99

JPI7S-48

JISB2212~2214

JISB2002

API598

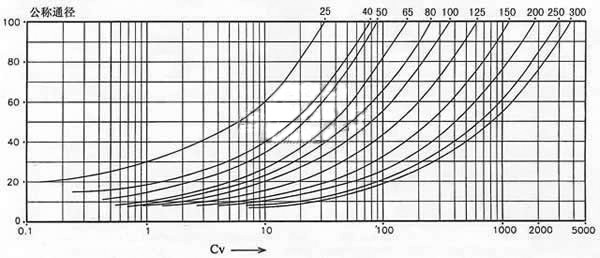

ZDRV不锈钢电动球阀特性曲线

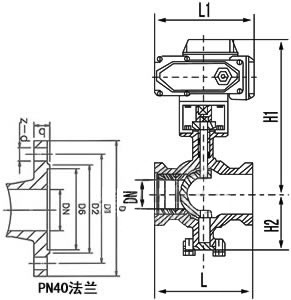

尺寸图

公称通径
DN
mm

     mm

对夹

法兰式

L

H1

H2

D

D

D1

D2

q

Z-Φd

25

64

110

85

65

14

4-14

102

277

60

40

82

145

110

85

16

4-18

114

305

75

50

100

160

125

110

16

4--18

124

364

95

65

120

180

145

120

18

4-18

145

379

105

80

131

195

160

135

20

8-18

165

389

120

100

158

215

180

155

20

8-18

194

402

140

125

180

245

210

185

22

8-18

213

426

165

150

216

280

240

210

24

8-23

229

453

185

200

268

335

295

265

26

12-23

243

473

205

250

326

405

355

320

30

12-25

297

540

240

300

460

460

410

3750

30

12-25

338

590

290

350

470

-

-

-

-



-





400

525

-

-

-

-



-





DINGHUOXUZHI:

1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质、温度。
2
、若已经由设计单位选定本公司的产品型号,请按型号直接向我司销售部订购。
3
、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数,由我司的阀门专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
